LE CONDENSATEUR CHIMIQUE



Les Condensateurs Électrolytiques

1.1.Descriptions

Le condensateur ou capacité fonctionne comme un réservoir d'énergie électrique : Il empêche les variations brutales de courant électrique grâce à l'energie qu'il a emmagasiné.

Le condensateur chimique a un sens qu'il faut respecter sous peine d'explosion...

Ce composant électrique est constitué de deux conducteurs (les armatures), séparés par un isolant, le diélectrique.(diélectrique: Substance isolante susceptible d'acquérir une polarisation en présence d'un champ électrique).

Lorsqu'on applique une différence de potentiel entre ces armatures, une charge électrique s'accumule dans le condensateur, proportionnelle à la tension appliquée et à une grandeur caractéristique du condensateur appelée sa capacité. La capacité d'un condensateur dépend de la dimension des armatures, de l'épaisseur de l'isolant ainsi que d'une caractéristique de cet isolant appelée sa constante diélectrique.

1.2.Symboles

1.3.Unités ; Formules

La capacité se mesure théoriquement en farad (symbole F) ; cette unité étant trop élevée, on préfère utiliser des sous-multiples : le microfarad (1mF, qui vaut 10^{-6 farad}),le nanofarad ( nF,10^-9 F)et le picofarad ( pF, 10^-12 F).

Pour un circuit donné, on définit sa capacité C comme le rapport de la charge accumulée sur la tension appliquée à ses bornes, soit en fait son aptitude à emmagasiner des charges électriques, de l'énergie électrostatique :

avec la capacité C constante, c'est-à-dire autonome et linéaire, on obtient :

1.4.Valeurs

1.4.1.Condensateurs polarisés

1.4.1.1.Les condensateurs électrochimiques aluminium

la valeur est inscrite dessus avec la tensions maximum ainsi que le repérage de la borne négative.
la tolérance pour ce type de condensateur variant de 20% à 50%.

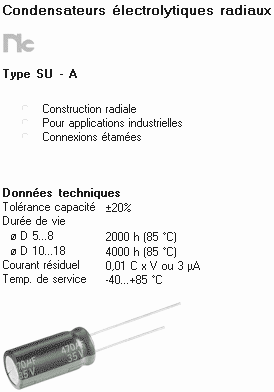

Extrait de fiche technique d'un condensateur électrolytique :

1.4.1.2.Les condensateurs au tantale

Extrait de fiche technique d'un condensateur au tantale :

1.4.1.3.Les condensateurs CMS

1.4.1.4.Les condensateurs super capacité " GOLD CAPS "

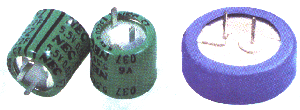

Ce sont des capacités de très forte valeurs ex : 22000 µF = 0,022 F ; 0,1 F ; 0,47 F ou 1,0 Farad ; principalement utilisé comme charge de tension pour les sauvegardes de la mémoire d 'ordinateurs , appareil photo .

1.4.1.5.Les condensateurs doubles

La broche du milieu est le point commun .Utilisé sur des cartes informatiques pour un encombrement minimum .

1.4.1.6.Les condensateurs BLACK GATE

Condensateurs électrolytique à poudre de graphite "Black Gate"

Il est important de noter que tous les condensateurs Black Gate mettent longtemps à se charger et à se stabiliser lorsqu' ils sont neufs. Dépendant du modèle et de son application, ce"rodage" peut prendre de 100 à 300 heures, parfois plus. tous les condensateurs black Gate sont de type radial. Ils sont principalement utilisé pour des amplis haut de gamme .

1.4.1.7.Les condensateurs CERAFINE

Les condensateurs électrolytiques Cerafine, sont de technologies très voisine ; les Black Gate utilisent de la poudre de carbone, Cerafine utilisent de la poudre de céramique.

1.4.1.8.Les condensateurs papier huilé

Ces condensateurs, faits à la main, sont musicalement supérieurs à tous les autres condensateurs, de type papier ou plastique, disponibles. Ils ont une vie, une palette de nuances, une précision, une douceur et une tenue en dynamique à toutes les fréquences .Ces condensateurs contiennent une huile végétale non toxique, biodégradable, le papier est spécialement traité et imprégné de manière à garantir longévité et qualité. Les pattes de sortie sont en argent pur à 99,99% .Ils sont réellement indispensables à toute restauration et à tout projet sérieux d' amplificateur à tubes. Les feuilles peuvent êtres en Aluminium ,en étain ,ou en cuivre sans oxygène .

1.5.Variantes

1.6. Utilisations

1.6.1.Utilisation des condensateurs polarisés :

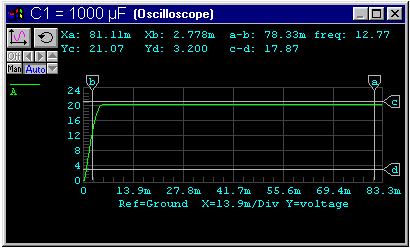

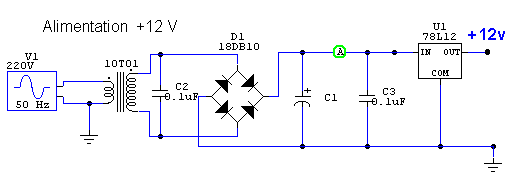

Dans cette exemple C1 ( 100µF puis 1000µF ) sert de filtre pour stabilisé la tension au point A pour la réalisation d' une alimentation .Dans cette exemple ont trouve aussi C2 ET C3 qui servent pour améliorer le filtrage et élimine des pics de tension parasite du secteur.

1.6.2.Utilisation des condensateurs

Dans ce montage C1 sert à faire osciller le circuit U2 ( NE555 ) ; C2 accumule une charge pour la mise en route du circuit U1; et C3 sert pour filtrer l' alimentation .



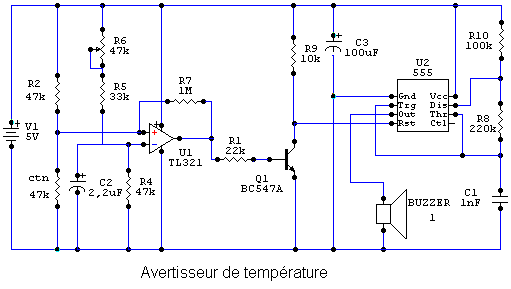

Exemple d'application en classe de 6ème: le porte clé lumineux
