Il se

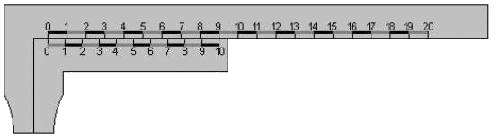

compose de deux parties : 1 : le corps principal qui a la forme d'un L. 2 : le vernier qui coulisse sur le corps principal. Le vernier est gradué de façon que son nombre de graduation soit réalisé sur la longueur des graduations du corps principal moins une.
|
 |
Ainsi un
pied à coulisse de précision 1/10 de mm aura : un vernier dont les DIX graduations seront réparties sur la longueur correspondant à NEUF graduations du corps principal. Un pied à coulisse de précision 1/20 de mm aura un vernier dont les VINGT graduations seront réparties sur la longueur correspondant à DIX NEUF graduations du corps principal. |
 |

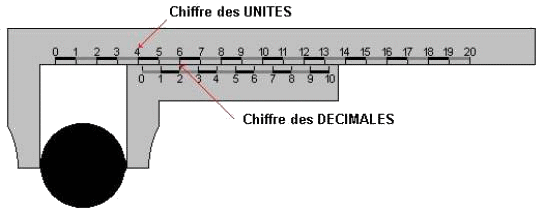

Pour mesurer avec un pied à coulisse le diamètre d'un axe: * On place l'axe entre les deux becs du pied à coulisse * On amène le vernier contre l'axe
La dernière graduation du corps principal AVANT le début
de la graduation du vernier indique les UNITES.
|
