| Le bois | |
| L'aluminium | |
| Les CI |
L'usinage de plaques ou de boîtiers plastiques :
Le PVC est un matériau qui s'usine facilement. Respectez les paramètres indiqués dans charlyGRAAL et les réglages de votre magasin d'outils.
Règles générales sur l'usinage des plastiques :
En règle générale les matériaux de couleur noir (chargés au graphite) ou blanc (chargés au caolin) s'usinent facilement. Vous pouvez trouver des cas particuliers, le rouge étant le plus difficile. Le degré de difficulté sera plus ou moins variable suivant que la couleur s'approche du rouge. Respectez les paramètres indiqués dans charlyGRAAL et les réglages de votre magasin d'outils.
L'usinage de plaques ou de blocs de bois :
L'usinage doit créer des copeaux qui s'échappent facilement. Si l'outil fait de la poussière, arrêtez l'usinage et affinez les réglages (réduisez la vitesse d'avance et/ou la vitesse de rotation de la broche). Respectez les paramètres indiqués dans charlyGRAAL et les réglages de votre magasin d'outils.
Voir la vidéo :

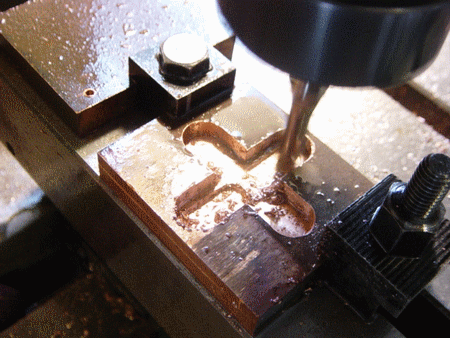

Les particularités de l'usinage dans l'aluminium :
L'usinage doit créer des copeaux qui s'échappent facilement. Si les copeaux ne s'échappent pas ou sont trop petits, arrêtez l'usinage et affinez les réglages (réglez la vitesse d'avance et/ou la vitesse de rotation de la broche). Respectez les paramètres indiqués dans charlyGRAAL et les réglages de votre magasin d'outils. Utilisez une microlubrification.
Voir la vidéo :
Le perçage et le détourage des circuits imprimés :
| Lors de
la création de votre CI ou de votre grappe de CI, placez sur le film des
pastilles en diagonale (elles facilitent le centrage du foret). Ce seront
vos référentiels pour la fixation lors de l'usinage. Ces pastilles
permettront le recalage du circuit dû au décalage lors de l'insolation. Lorsque les CI sont réalisés, percez vos pastilles du diamètre des locating (pions de centrage) que vous allez utiliser. |
 |
| Sur la machine mettez en place les locating. Puis lors de l'opération d'usinage, placez votre CI dans ces locating (1). |
 |
